اتصالات چنگکی مکانیکی( Mechanical Grip Fittings):
دراین اتصال با مونتاژ دو حلقه عملیات اتصال انجام میگیرد. اساس کار این نوع اتصالات بدین صورت است که حلقه عقبی که دور شیلنگ قرا میگیرد به حلقه جلویی فشار وارد میکند. این فشار موجب ایجاد بار فنری در حلقه دوم گردیده که موجب آب بندی بین شیلنگ و اتصال میشود. این اتصالات می توانند به دفعات باز و بسته شوند بدون اینکه به اجزا یا شیلنگ آسیبی وارد شود. آنها همچنین نسبت به ارتعاشات مکانیکی نیز مقاوم هستند.
اتصالات فلر( (Flare Fittings):
علیرغم انواع ذکر شده در بالا ، این نوع اتصالات برای نصب به ابزار خاصی نیاز دارند. این نوع از اتصالات پنوماتیک برای مقاومت در برابر فشارهای بالاتر در مقایسه با اتصالات استاندارد طراحی شده اند

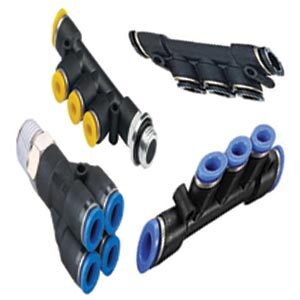

اتصال فشاری پنوماتیک ( Push To Connect Fitting )
که به عنوان اتصالات با یک تماس (One Touch Fitting) نیز شناخته می شود، یک روش ساده و سریع برای اتصال و قطع اتصال مکرر در شلنگ های هوا ارائه می دهد. انتهای اتصالات به گونه ای طراحی شده است که لوله و شیلنگ های پنوماتیک با تنها فشردن آنها به داخل اتصال وارد می شوند. اگر یک شیلنگ هوا یا لوله پنوماتیک نیاز به تعویض مکرر داشته باشد این نوع اتصالات بهترین راه حل هستند. آنها با ایجاد یک اتصال سریع محکم و ضد نشت، ضمن کاهش زمان خاموشی سیستم، بهره وری را افزایش می دهند.
این اتصالات شامل طیف وسیعی از انواع اتصالات از نظر شکل، اندازه و متریال هستند. عمدتا ساختار این نوع از اتصالات پنوماتیک از فلز یا پلاستیک می باشد. اتصال فشاری پنوماتیک فلزی دارای بدنه ای از فلز است که سنگین تر و کمی گران تر هستند. اتصالات فلزی دوام بیشتری دارند و بهتر از اتصالات فشاری پلاستیکی در برابر دما و فشارهای بالاتر و خوردگی مقاومت دارند. اتصال فشاری پنوماتیک پلاستیکی سبک و ارزان تر هستند اما همچنان در برابر خوردگی و اشعه ماورا بنفش مقاوم هستند. مهم نیست که شما از چه نوعی استفاده می کنید همه آنها به یک روش کار می کنند. برای نصب اتصالات پنوماتیک به شیلنگ یا لوله مورد نظر به آسانی آن را فشار دهید تا متصل شوند. همچنین برای جداسازی، تنها لازم است آن را به عقب بکشید و شیلنگ را آزاد کنید.
اتصال سریع پنوماتیک(Quick Coupling)
اگرچه اصطلاح اتصال سریع پنوماتیک و اتصالات فشاری پنوماتیک در بعضی مواقع به طور مترادف استفاده می شود، اما تفاوت قابل توجهی بین آنها وجود دارد. اتصال سریع پنوماتیک دارای یک طراحی ساده است. یک سری نری در یک سری مادگی قرار می گیرد تا یک اتصال ایمن ضد نشت و قابل اطمینان ایجاد کند. . اتصال سریع پنوماتیک درانواع نری و مادگی یا به صورت تنها نری یا مادگی و در اندازه ها و متریال مختلف تولید میشوند. متداول ترین نوع متریال برای اتصال سریع پنوماتیک، برنج و فولاد ضد زنگ به دلیل خاصیت مقاومت در برابر خوردگی بالا هستند.
