اجزای داخلی سیستم های پنوماتیک و نحوه کار کردن آن

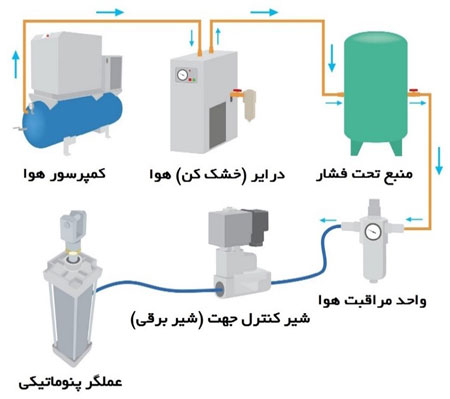

اجزای سیستم های پنوماتیک و نحوه کار کردن ،
اجزای اصلی : شافت، پیستون که در اصل درون سیلندر به طور خطی جا به جا می شود و یکسری لوازم مهر و موم کاری هوای فشرده.
جک خطی یک طرفه
سیلندر های یک طرفه که به آنها جک یک محوره نیز گفته می شود، زیر مجموعه ای از عملگر های خطی یک طرفه هستند.
این دسته از جک ها برای حرکت های تکراری و خطی که بار های سنگین دارد، استفاده می شود.

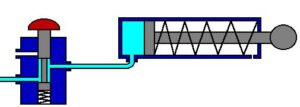

در شکل زیر تصویر شماتیک یک عملگر خطی پنوماتیک را مشاهده می کنیم و همانطور که مشخص است؛ برگشت این جک ها به کمک یک فنر صورت می گیرد.
جک ها یا سیلندرهای پنوماتیکی حرکت خطی، با مکانیزم های متفاوتی وجود دارند. نوع سیلندر و پیستون، متداول ترین نوع آن هاست که آشنایی با آن بیشتر از هر نوع دیگری است.
اما انواع دیگری وجود دارند که با وجود خاص بودن، کارایی بسیار زیادی در صنعت و به ویژه مدارها و سیستم های پنوماتیکی دارند.
انواع جک پنوماتیکی
عملگر خطی: این عملگر ها حرکت خطی در طول دارند و دارای دو نوع یک طرفه و دو طرفه بوده و در کورس و قطر های مختلف پیستون طراحی و تولید می شوند.
عملگر چرخشی یا دورانی: این عملگر ها دارای حرکت دورانی یا چرخشی هستند که خود به دو نوع چرخ محدود و چرخش 360 درجه تقسیم می شوند.
