از نظر نوع تحریک، شیرهای پنوماتیک در انواع مختلف زیر ارائه می شوند:
روش های تحریک شیر پنوماتیک :
دستی
مکانیکی یا بادامکی
پنوماتیکی یا هوایی
سلنوئیدی
روش های تحریک شیر پنوماتیک
دو دسته تحریک برقی

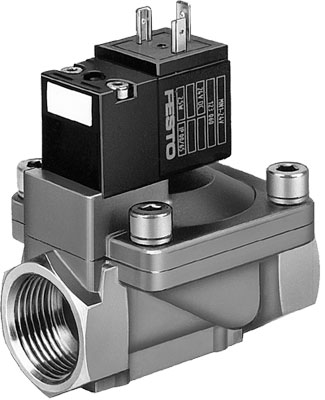

دو دسته تحریک برقی (Solenoid) و تحریک دستی از دو نوع پرکاربرد و مرسوم شیرهای پنوماتیکی هستند. در حالت دستی به کمک اهرم شیر تحریک شده و فرمان مد نظر را انجام می دهد. در مدل های برقی این جریان الکتریکی است که با اعمال نیروی الکتریکی و ایجاد خاصیت آهنربایی نیروی مورد نیاز جهت تغییر، قطع و وصل هوا و تنظیم مقدار جریان را فراهم می کند.
طراحی سیستم های کنترلی الکتریکی و ساخت آنها با استفاده از شیر های کنترل برقی امکان پذیر است، این دسته از شیر ها دارای بوبین (Solenoid) بوده که با انواع ولتاژها قابل تحریک هستند.
توجه داشته باشید که:
تعداد مربع ها برابر با تعداد وضعیت های کاری شیر می با شد.
خطوط بیانگر مسیر و جهت جریان می باشند.
به منظور اطمینان از صحت نصب شیرها از حروف بزرگ برای علامت گذاری استفاده می شود که هر حرف بیانگر مشخصه ای خاص می باشد
روش های تحریک شیر پنوماتیک
برخی از این حروف عبارتند از:
دهانه یا پورت خروجی به عملگر ها که با A و B نشان داده می شود. این پورت ها مستقیم به عملگری که قرار است به حرکت درآورده شود اتصال دارند تا در سیستم پنوماتیکی از هوای خروجی بهره برداری لازم به عمل آید.
دهانه ورودی اصلی یا تغذیه از پمپ که با P ثبت می شود. اصطلاحا به این پورت، پورت فشار یا منبع تغذیه گفته می شود چراکه این پورت محل ورود هوای فشرده به شیر است. لازم به یادآوری است که این پورت به خروجی کمپرسور متصل است.
