نواع اتصالات پنوماتیک و کاربردهای آن

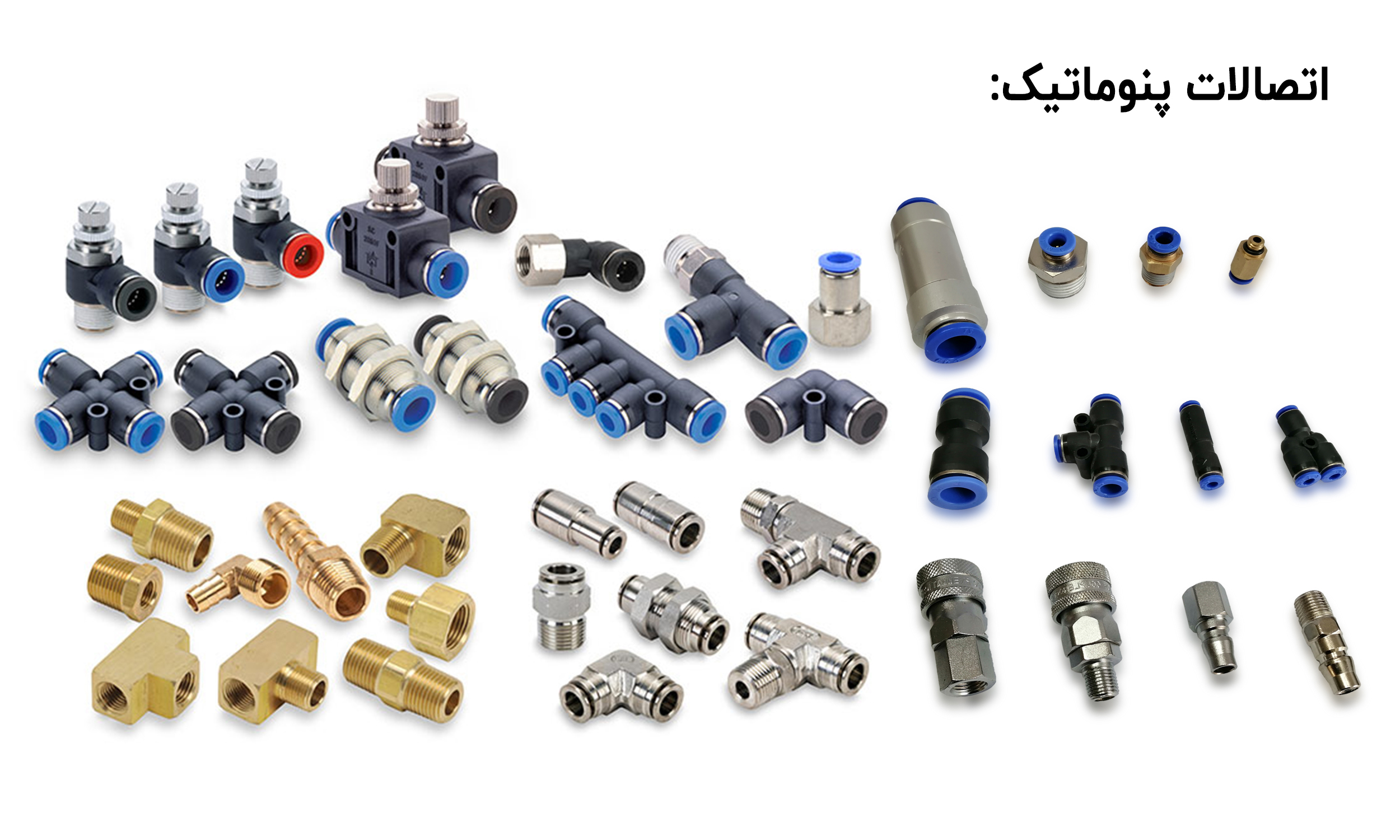

انواع اتصالات پنوماتیک و کاربردهای آن : اتصالات پنوماتیک شامل طیف گسترده ای از اندازه ها، اشکال و روش های متفاوت برای اتصال می شوند. آنها عمدتا براساس نوع اتصال و عملکردی که برای آنها طراحی اند طبقه بندی می شوند. متداول ترین انواع اتصالات پنوماتیک با توجه به نوع اتصال به شرح زیر است:
اتصالات پنوماتیک فشاری
اتصالات پنوماتیک فشاری عمدتا به کمک نیروی فشاری و بدون نیاز به ابزار خاصی متصل می شوند. همچنین آنها برای نصب نیازی به لحیم کاری ندارند در عوض برای ایجاد اتصالی بدون نشت به واشر، حلقه و مهره ها احتیاج دارند. در عرض چند ثانیه نصب می شوند و یک اتصال قابل اعتماد و بدون نشتی را فراهم می کنند. این اتصالات شامل انواع مختلفی به شرح زیر است:
اتصالات استاندارد فشاری (Standard Compression Fitting):
این نوع اتصالات پنوماتیک برای نصب سریع مناسب است. آنها از واشر یا پوسته به عنوان وسیله ای برای آب بندی استفاده می کنند و برای نصب به هیچ ابزاری نیاز ندارند.
اتصالات گاز انبری (Bite Type Fittings):
این مدل اتصالات دارای یک لبه تیز گاز انبری می باشند که هنگام اتصال شیلنگ پنوماتیک را به اصطلاح گاز میگیرد و یک اتصال محکم و بدون نشت ایجاد می کند. مانند اتصالات فشاری استاندارد این نوع اتصالات به هیچ ابزاری نیاز ندارند اما اتصالات قوی تر و با فشار بالاتری ایجاد می کنند.
اتصالات شامل
طیف وسیعی از انواع اتصالات از نظر شکل، اندازه و متریال هستند. عمدتا ساختار این نوع از اتصالات پنوماتیک از فلز یا پلاستیک می باشد. اتصال فشاری پنوماتیک فلزی دارای بدنه ای از فلز است که سنگین تر و کمی گران تر هستند. اتصالات فلزی دوام بیشتری دارند و بهتر از اتصالات فشاری پلاستیکی در برابر دما و فشارهای بالاتر و خوردگی مقاومت دارند.
اتصال فشاری پنوماتیک پلاستیکی سبک و ارزان تر هستند اما همچنان در برابر خوردگی و اشعه ماورا بنفش مقاوم هستند. مهم نیست که شما از چه نوعی استفاده می کنید همه آنها به یک روش کار می کنند. برای نصب اتصالات پنوماتیک به شیلنگ یا لوله مورد نظر به آسانی آن را فشار دهید تا متصل شوند. همچنین برای جداسازی، تنها لازم است آن را به عقب بکشید و شیلنگ را آزاد کنید.
