عملگر ها

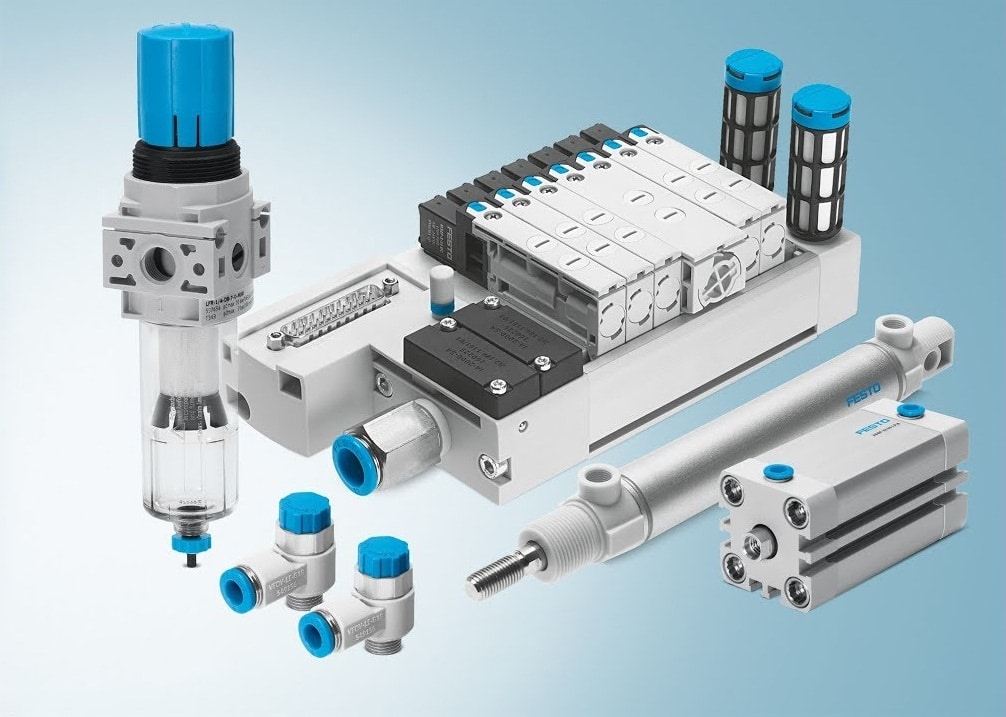

عملگر ها سیستم پنوماتیک شامل جک پنوماتیک (سیلندر پنوماتیک) سیلندر چرخشی پنوماتیک گریپر (چنگک) پنوماتیک و جک های بدون شفت یا رادلس و غیره می باشد. اساسی ترین نکته برای انتخاب جک یا سیلندر پنوماتیک طول کورس و قطر پیستون می باشد.
در انتهای هر سیستم نیوماتیکی عملگرها قرار دارند که با تبدیل انرژی هوای فشرده به انرژی مکانیکی، حرکت مورد نیاز را انجام می دهند. سیلندرها و موتورها از جمله عملگرهایی هستند که باعث ایجاد حرکت می شوند.
به طور کلی عملگر ها به سه دسته اصلی تقسیم می شوند:
عملگر های خطی: این عملگر ها انرژی پنوماتیکی را به حرکت خطی تبدیل می کنند. مثل سیلندرها
عملگر های چرخشی: این عملگرها انرژی پنوماتیکی را به حرکت چرخشی تبدیل می کنند. مثل موتورها.
عملگر های کنترل جریان: این عملگر ها شیرهایی که برای باز و بسته شدن جریان مایعات یا گاز ها استفاده می شوند را کنترل می کنند.
سیستم پنوماتیک از طریق تبدیل نیرو به انرژی پتانسیل کار می کند. این انرژی پتانسیل با عمل محرک یا سیلندر به انرژی جنبشی تبدیل می شود.
تبدیل انرژی از طریق پیستون قابل انجام است. پیستون، حرکتی خطی به شکل بالا و پایین یا چپ و راست دارد.
در سیلندرهای پنوماتیکی هوای فشرده پیستون را تنها در یک جهت حرکت می دهد. در پایان حرکت پیستون، در اثر خروج هوا خلاء ایجاد می شود که این خلاء به کمک یک فنر سبب بازگشت پیستون به محل اولیه خود خواهد شد.
اتصالات مدار پنیوماتیکی
اجزای مختلف یک سیستم پنوماتیک به کمک اتصالات (Fittings) به یکدیگر وصل می شوند. تمامی اجزای یک سیستم پنوماتیکی تحت فشار هوا هستند. بنابراین اتصالات باید از آب بندها و اورینگ های مناسبی استفاده کرده باشند. اتصالات موجود در این سیستم ها شکل های مختلفی دارند و عمدتا جنس آنها فلزی و پلیمری است.
